Demarine monorail traverskraner en skinnemonteret-løfteanordning, der er skræddersyet til operationsscenarier om bord. Den kan installeres fleksibelt på lofter eller forhøjede strukturer i rum såsom maskinrum, værksteder og lagerbygninger.
Ved at anvende en enkelt-bjælkestruktur lavet af I-bjælke- eller H-bjælkestål tillader denne kran sin vogn og hejsemekanisme at bevæge sig vandret langs drageren, hvilket muliggør effektiv og præcis materialehåndtering langs en fast bane.
Komponenter
--- til rum som skibsmaskinrum, værksteder og lagerbygninger
Den marine monorail traverskran består af vigtige stålkomponenter:
hoveddrager, trolley, hejsemekanisme (hejseenhed) og skinnestøttestruktur. Deres respektive funktioner er som følger:
Hovedbjælke
Den kernelastbærende-del af kranen giver vigtig strukturel støtte og fundament. Normalt lavet af høj-stål som f.eks. kulstofstål, dets materiale er valgt i henhold til kranens løftekapacitet, materialestyrkeydelse og krav til holdbarhed.
Vogn
En komponent, der bevæger sig vandret langs hele hoveddrageren. Udstyret med en integreret hejsemekanisme (hejseenhed), driver den laterale bevægelser af byrder og sikrer præcis positionering under løfteopgaver.
Hejsemekanisme (hejseenhed)
Installeret på vognen er den ansvarlig for lodret lastløftning og -sænkning. Dens nominelle løftekapacitet kan konfigureres fleksibelt til de faktiske arbejdsforhold og dækker både lette og tunge-operationsbehov.
Skinnestøttestruktur
Understøttet af forhøjede strukturer eller lignende komponenter, bærer den vægten af hoveddrageren og sikrer jævn bevægelse af vognen og hejsemekanismen langs den forudindstillede bane.
Data
| • Type | I Beam Traveling Rail Guided |
| • SWL | 1,5 ton |
| • Test af bremsebelastning | 1,25 tons |
| • Løftehastighed | 8,2 m/min ± 10 % |
| • Løftehøjde | ~6.000 mm |
| • Spændvidde | 5.550 mm |
| • Kørselshastighed | 4 m/min |
| • Rejselængde | ~19.890 mm |
| • Rejseslag | 18.390 mm |
| • Rejsehastighed | 14 m/min ± 10 % |
| • Kontrol | Vedhængstrykknapkontrolkontakt bevæger sig med hejs |
| • Egen-vægt | ~1.500 kg uden belastning |
| • Fixed the traveling beam størrelse | I - 250 x 125 x 7,5 x 12,5 Komplet med rack gear |
| • Lastkædestørrelse | ɸ7.1 x 21 |
| Designkriterier | ||
| • Omgivelsestemperatur | -10 grader ~ +45 grader hav | |
| • Vandtemperatur | -2,2 grader ~ +32 grader | |
| • Relativ luftfugtighed | 10 % til 100 % | |
| Klassifikation | LR | |
| Elektrisk kilde | ||
| • Strømkilde | 440V, 60Hz, 3Ph | |
| • Kontrolkilde | 220V, 60Hz, 1Ph | |
| • Elmotor | Kædeløft | 3,5Kw*2ea, IP56, "F" klasse, S2 ED 30 min. |
| Rejser | 1,5Kw*2ea, IP56, "F" klasse, S2 ED 30 min. | |
| Sikkerhed | ||
| • Kædeløft | Krog øvre og nedre grænse | |
| Overbelastningsgrænse, fejl-sikker bremse. | ||
| • Rejser | Fremad og efter slutgrænse, fejl-sikker bremsning | |
Detalje
samles og testes

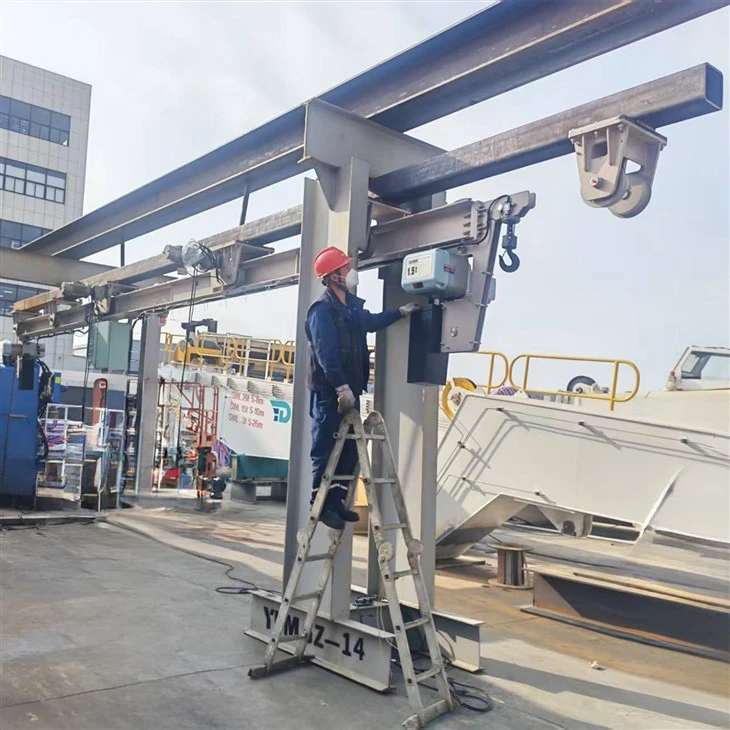

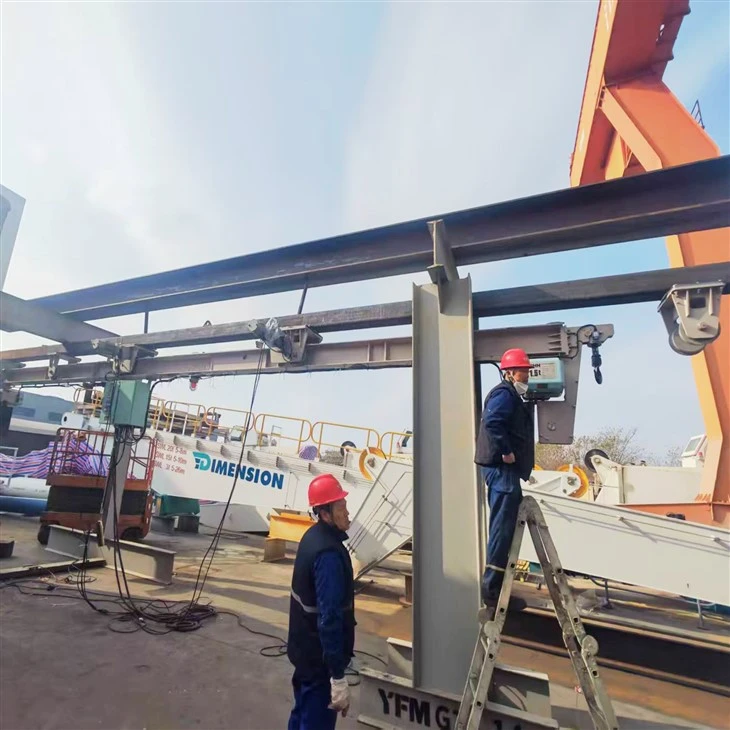

Den marine monorail traverskran er ved at blive samlet og gennemgår en overbelastningstest.
Forsendelse
Hvorfor vælge YFM?
Kranvalg skal være baseret på branche-specifikke applikationsscenarier,
med en omfattende evaluering af driftsforhold, belastningsspecifikationer, pladsbegrænsninger og budgetgrænser.
For valg af marine monorail overheadkran er det afgørende at bekræfte sådanne nøgleparametre som nominel løftekapacitet, løftehøjde, hovedbjælkespænd, støttestrukturtype og driftsmiljøforhold.
En pålidelig leverandør er en vigtig garanti for projektets succes.
YFMfokuserer på udstyr til havne- og marineapplikationer og leverer one-stop-løsninger, der dækker F&U, design, fremstilling, salg og service.
Vores tekniske team har mere end ti års erfaring inden for kranmaskiner, og kan prale af rig ekspertise inden for R&D og fremstilling. At overholde filosofien om"Kvalitet først, jagt på ekspertise, vi ser frem til at samarbejde med dig.
