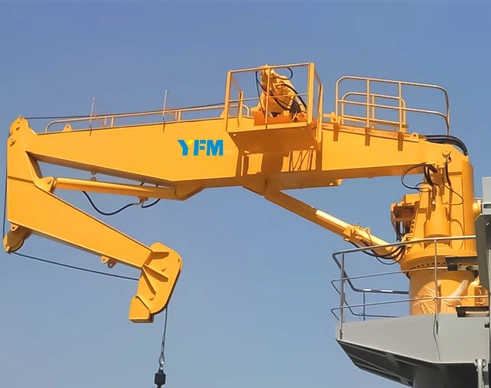

Knuckle Boom Crane
-- Effektive, fleksible og pålidelige dækløftningsløsninger
YFM Knuckle Boom Crane er specielt designet til skibe, offshore -platforme og barske marine miljøer. Det kan effektivt gennemføre fragthåndtering, installation af udstyr og redningsstøtteopgaver ved at kombinere strukturer med høj styrke, intelligente hydrauliske systemer og modulære konfigurationer.
Offshore Cranes unikke knuckle boom-design opnår det maksimale operationelle interval i begrænsede rum, hvilket sparer 30% mere dækplads end traditionelle ligeboom-kraner. Dette gør Knuckle Boom Crane til et ideelt valg til offshore -operationer.
Under komplekse og barske havforhold vedtager YFM Knuckle Boom Crane også metoden Active Heave Compensation (AHC) for at reducere påvirkningen af bølger på offshore -tekniske operationer.
Produktfunktioner
- CAB\/trådløs fjernbetjening Valgfrit
- Multi-Joint Knuckle Boom Structure, Saving Deck Space
- Elektrisk\/hydraulisk drev, der understøtter 360 graders fuld rotation
- Belastningsområde fra 1 ton til 100 ton (tilpasses)
- Høj styrke stål - IP66 Beskyttelsesvurdering
- Anti-korrosionsbelægning
- Salt spray -korrosionsbestandighedstest
- Vind- og bølgemodstand op til Beaufort -skala 8
- Certificeret af internationale organisationer som DNV-GL, RINA, BV, CCS, RS, ABS osv.
- PLC -kontrolpanel
- Valgfrit Dynamic Compensation System (DCS)
- Modulært design
- Flere sikkerhedsbeskyttelsesenheder
Succesdesignhistorier

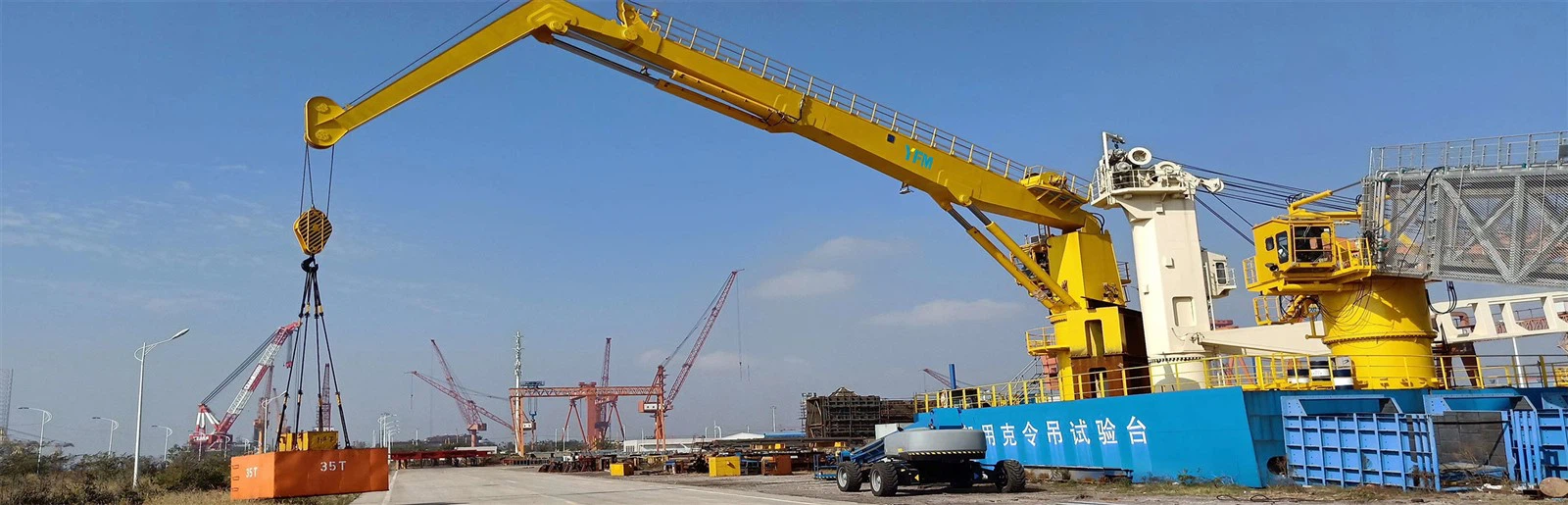

35T Elektro-hydraulisk knokeboom offshore kran C\/W AHC-system
Designstandarder
1. Certifikat: 1.
2. Design Life: Cranes design er baseret på en levetid på 20 år.
3. lift definition (er):
- Lifter mellem fartøj og kaos ved beskyttede farvande, dvs. havnelift,
- Løft på fartøjets dæk, dvs. internt løft
- Lifter fra fartøj til fartøj. Deratingkurven udstedes
- Lifter til dybt vand, undervandslift, reducer over SWL med en vægt af det nedsænkede reb og DAF på grund af hydrodynamiske kræfter og tilføjer belastning
- Lifter til dybt vand i aktiv heave -kompensation, AHC Lift General
Temperaturforhold:
1. Designtemperatur: -10 grader Celsius
2. omgivelsestemperatur: -20 til +45 grader Celsius
3. Vindforhold: I henhold til kravene fra det gældende klassificeringssamfund
4. Miljøatmosfære: Høj saltholdighed
5. Fugtighed: Relativ 85%
Tekniske data
| Svingvinkel | <350º | Luffing tid | 100s op\/ned | ||
| Sliphastighed | {{0}} ~ 0,7 rpm | Indlæser kræfter til dækstruktur | |||
| Dynamisk faktor (DAF) | 1.4 | Dynamisk væltende øjeblik | 9500 kN.M | ||
| Ekstra safetorfaktor (SFI) | 1.4 | Dynamisk lodret kraft | 1200 kN | ||
| Til Slewing System & Foundation (DAF+SFI) | 2.0 | Dynamisk vandret kraft | 185 kN | ||
| Hovedvinschdata | Løftekapacitet (SWL) | 35T@12m,20T@20m | AUX Winch Data | Løftekapacitet (SWL) | 5t med 1,5 t mand ridefunktion |
| Ledning falder | 1 | Ledning falder | 1 | ||
| Arbejdsradius | 5. 0 m (min) \/ 20m (max) | Arbejdsradius | 5,2 m (min) \/ 22m (max) | ||
| Hovedløftningshastighed (normal) | 0 ~ 20m\/min (35t) | Hovedløftningshastighed (normal) | 0 ~ 60m\/min (fuld belastning) | ||
| 0 ~ 50m\/min (let belastning) | |||||
| Tromleevne | 2000m | Tromleevne | 110m | ||
| Krog rejseafstand | 1700m | Krog rejseafstand | 100m | ||
| Liste\/trimtilstand | 5º/2º | Liste\/trimtilstand | 5º/2º | ||
| Ståltråddia | 44 mm | Ståltråddia. | 19 mm | ||
| Ydre lag, fuld belastning | 35T | Ydre lag, fuld belastning | 5T | ||
| Tråd Sejl | Anti-twist type, galvaniseret | Tråd Sejl | Anti-twist type, galvaniseret | ||
| Piedestal diameter (ydre) | 2800 mm | Piedestal vægtykkelse | 20 mm | ||
Bemærk: Alle operationelle hastigheder ovenfor er baseret på gennemsnitlige volumetriske effektiviteter fra vores hydrauliske komponenter leverandører. En hastighedsvariationstolerance for +10% til -5% er inden for det accepterede interval og bør overvejes.
| Dybde | Resterende kroge løftekapacitet (våd tilstand: T) | Estimeret implementeringskapacitet (tør tilstand: T) | ||
| 0 | 35 | 35 | ||
| 500 | 30 | 33 | ||
| 1000 | 25 | 28 | ||
| 1500 | 21 | 24 | ||
| 1700 | 17 | 19 | ||
BEMÆRK: Hydrodynamiske kræfter osv. Betragtes ikke i denne tabel.
Aktive heave -kompensationsdata (fra scantrol, Norge):
| 1. Performance Case AHC\/AT, 0 ~ 15t SWL, Active Heave Compensation Data: | 2. Performance Case AHC\/AT, 0 ~ 35t SWL, Active Heave Compensation Data: | ||||
| Designparametre | Designparametre | ||||
| AHC SWL | 0-15T | AHC SWL | 0-35T | ||
| Forskydning | 4m | Forskydning | 3m | ||
| Bølgeperiode | 10s | Bølgeperiode | 12s | ||
| Max heave kompensationshastighed | 1.4m/s | Max heave kompensationshastighed | 0.8m/s | ||
Bemærk: 1. forskydning defineres som den lodrette bevægelse af det punkt, hvor ledningen forlader skibet. Dette kan være næsemullen på en kran eller en remskive monteret i en A-ramme.
Bemærk: Det elektriske system ombord skal være i stand til at modstå mulig regenereret strøm fra hovedmotorerne. Den estimerede effekt beregnes som en omtrentlig maksimal værdi, der forekommer under sænkning af den maksimale belastning og en spidsværdi i AHC\/CT ved den maksimale belastning og hastighed.
Typiske applikationsscenarier
✔ Installation og vedligeholdelse af offshore vindkraftudstyr
✔ Materialeforsyning til olie- og gasplatforme
✔ Lastoverførsel mellem skibe
✔ Emergency Rescue and Salvage Operations
Tilpassede tjenester
Vi leverer løsninger med fuld proces, herunder:
- Analyse af belastning og rumtilpasning
-Særlige miljøkonfigurationer såsom eksplosionssikre og lavtemperaturresistens
- Integration af AHC (Active Heave Compensation) -teknologi
Hvorfor vælge YFM?
✅ 15 års erfaring inden for fremstilling af havudstyr med over 100 succesrige sager over hele verden
✅ 24\/7 Teknisk support og reservedeleforsyning
✅ OEM\/ODM -tjenester, der er skræddersyet til kundebehov
En-stop Marine & Offshore Lifting Equipment Producent i Kina
Kære kunde,
Hvis du har nogen ideer eller bekymringer, er du velkommen til at dele dem med os når som helst. YFM skræddersy løsninger af høj kvalitet og omkostningseffektive løftudstyr til dine specifikke behov, hvilket hjælper din marine forretning med at nå nye højder.
